Электронный замок.

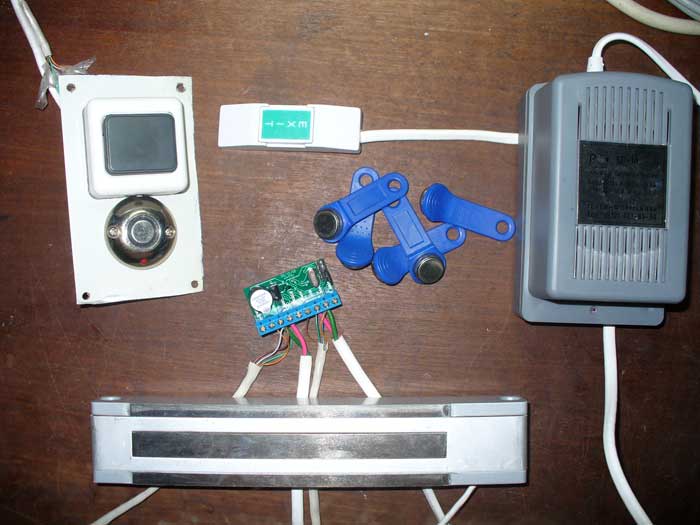

Однажды я купил вот такой конструктор на контроллере Z-5R от компании http://www.ironlogic.ru/ и электромагнитном замке AL-400-12 от компании http://www.entrance.roksa.ru/. Сам по себе замок мне понравился, есть удобный интерфейс с кампутером. Раньше мне попадались другие контроллеры этой фирмы, которые в принципе были неплохими, почему я взял этот замок.





Но сколько я не мучал этот конструктор на Z-5R + AL-400 - действовал он четко наоборот - когда прикладываешь ключ к замку - дверь защелкивается, заданное время проходит - дверь отпускается. Те выдавал это контроллер четко 1 вместо 0, а 0 вместо 1. Никакие коммутации собственно логики электромагнита не помогли (хотя я вскрывал и само электромагнитное устройство, пытался изменит логику внутри него). Нет, конструктор работал четко наоборот.

Не знаю, как другие выходят из положения, но я не нашел другого выхода, как добавить инвертор логики НЕ (который я исполнил на реле РЭС59ХП4), который я добавил к контроллеру по прилагаемой ниже схеме.

Выкладываю эту схему, может кому пригодится. Расцветка кабеля на схеме соотвествует только для электромагнитного замка, в остальных случаях это цвет моего удлинительного кабеля от элемента к контроллеру.





В этом контроллере есть еще одна неочевидная фишка. Там где выход на внешний зуммер - там идет на выход не генератор, а просто логика 0/1 (открытый коллектор). Те генератор надо цеплять свой. Вообще-то это совершенно неочевидно из документации - ведь генератор есть уже на плате контроллера.


Кроме того, инструкция на контроллеры этой компании оказалась настолько мелкой, что мне не удалось прочитать ее даже с лупой. Мне пришлось увеличить инструкцию сканером. Оставляю инструкцию на Z-5R тут - может кому пригодится.
